Montaje de módulos.

Los módulos de temperatura y magnéticos sólo deben colocarse en las ranuras más a la izquierda (1, 4, 7, 10) o más a la derecha (3, 6, 9), con los cables orientados hacia el exterior.

Personal necesario

  • IN. Técnico de instalación.

Herramientas/Material necesario

  • …​

Operaciones/Pasos
Paso Herramientas Detalle, Fotos y/o diagramas

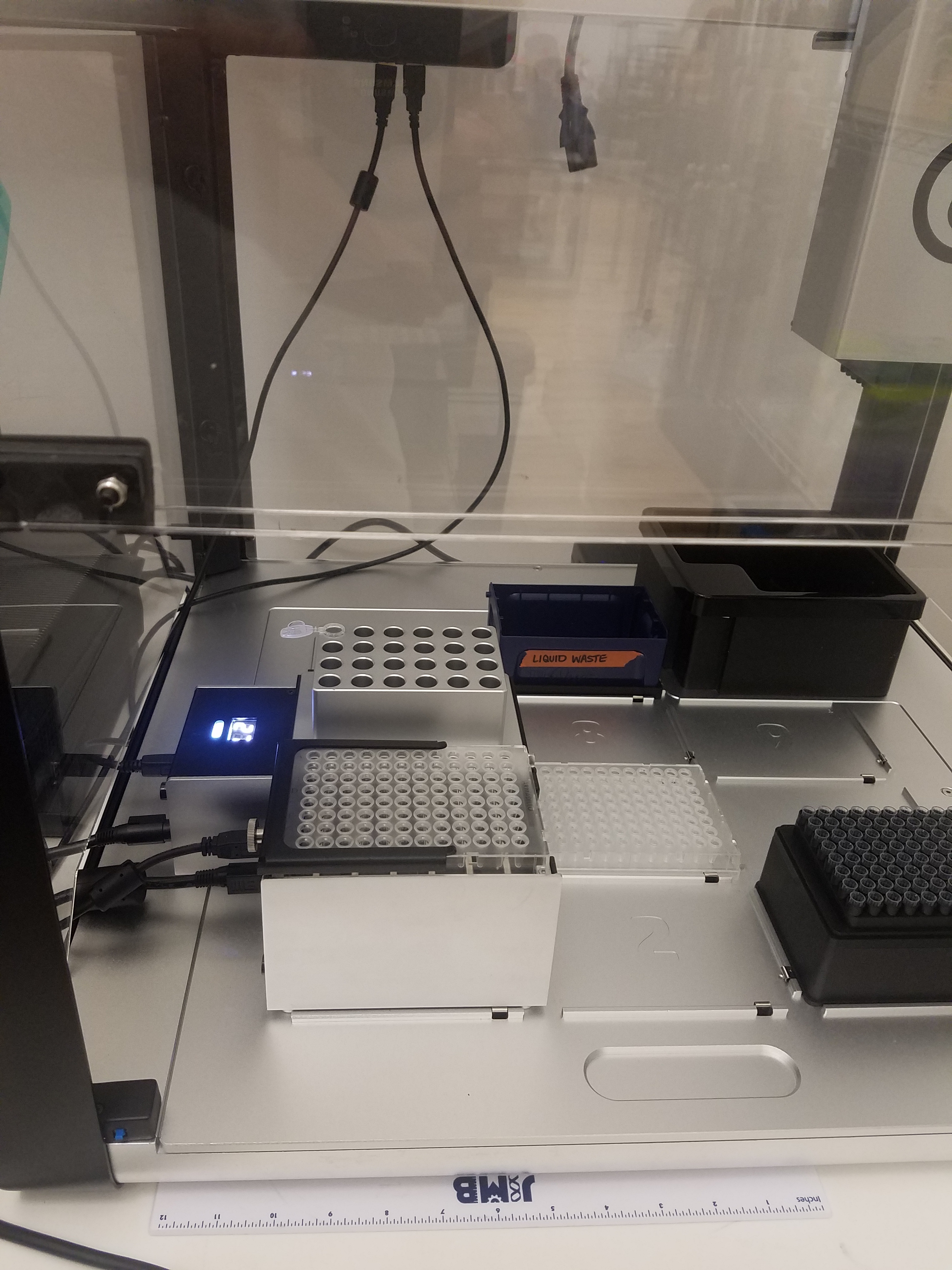

1. Coloque el módulo en la cubierta.

-

El módulo encaja directamente en las ranuras de la cubierta del OT-2.

mag 01

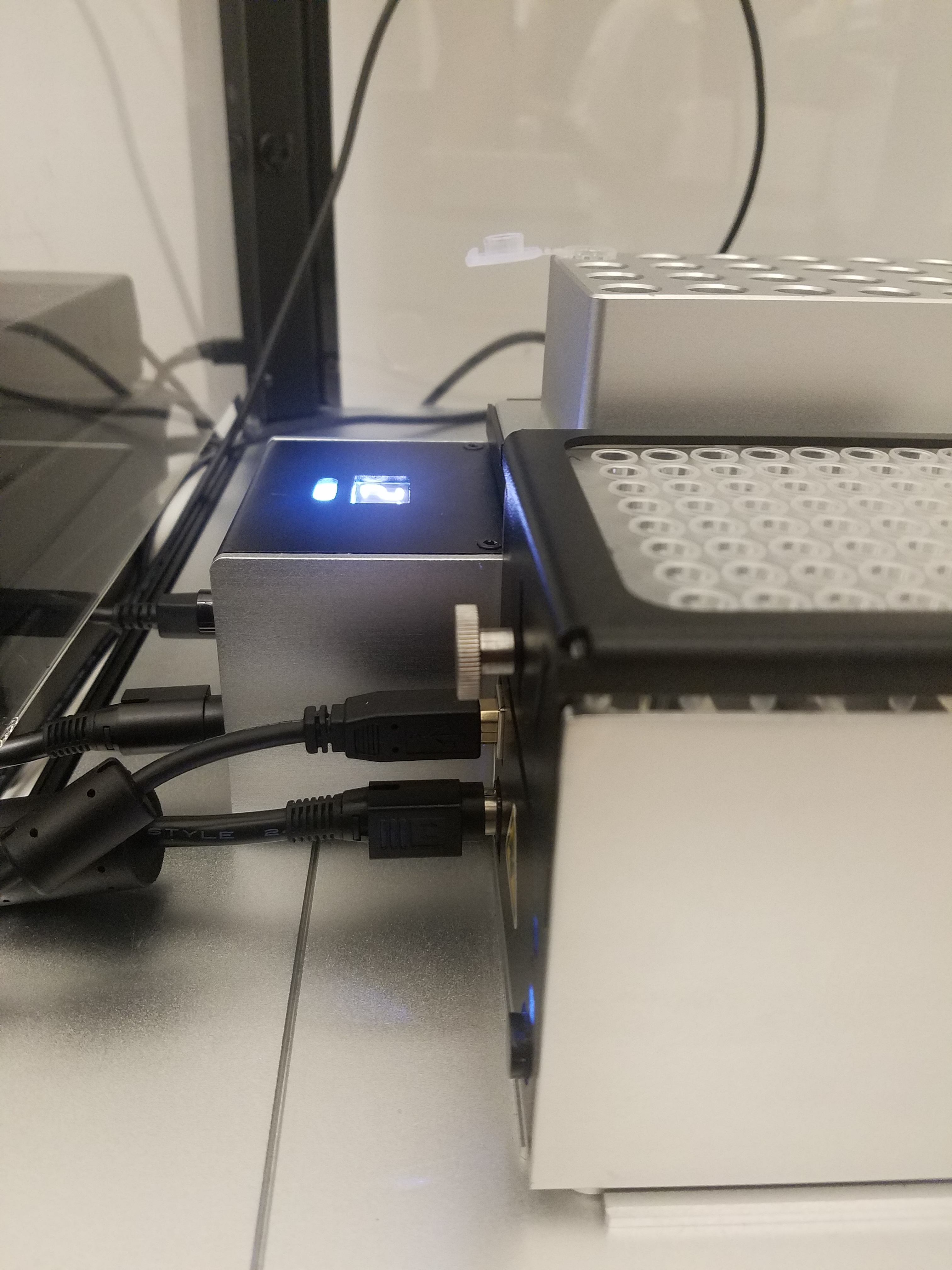

2. Conecte el módulo

-

El módulo requiere dos conexiones diferentes, una a la fuente de energía y otra al OT-2 para ser controlado por el robot. El conector de punta es el cable de alimentación y el USB tipo A va al puerto USB en la parte trasera del robot.

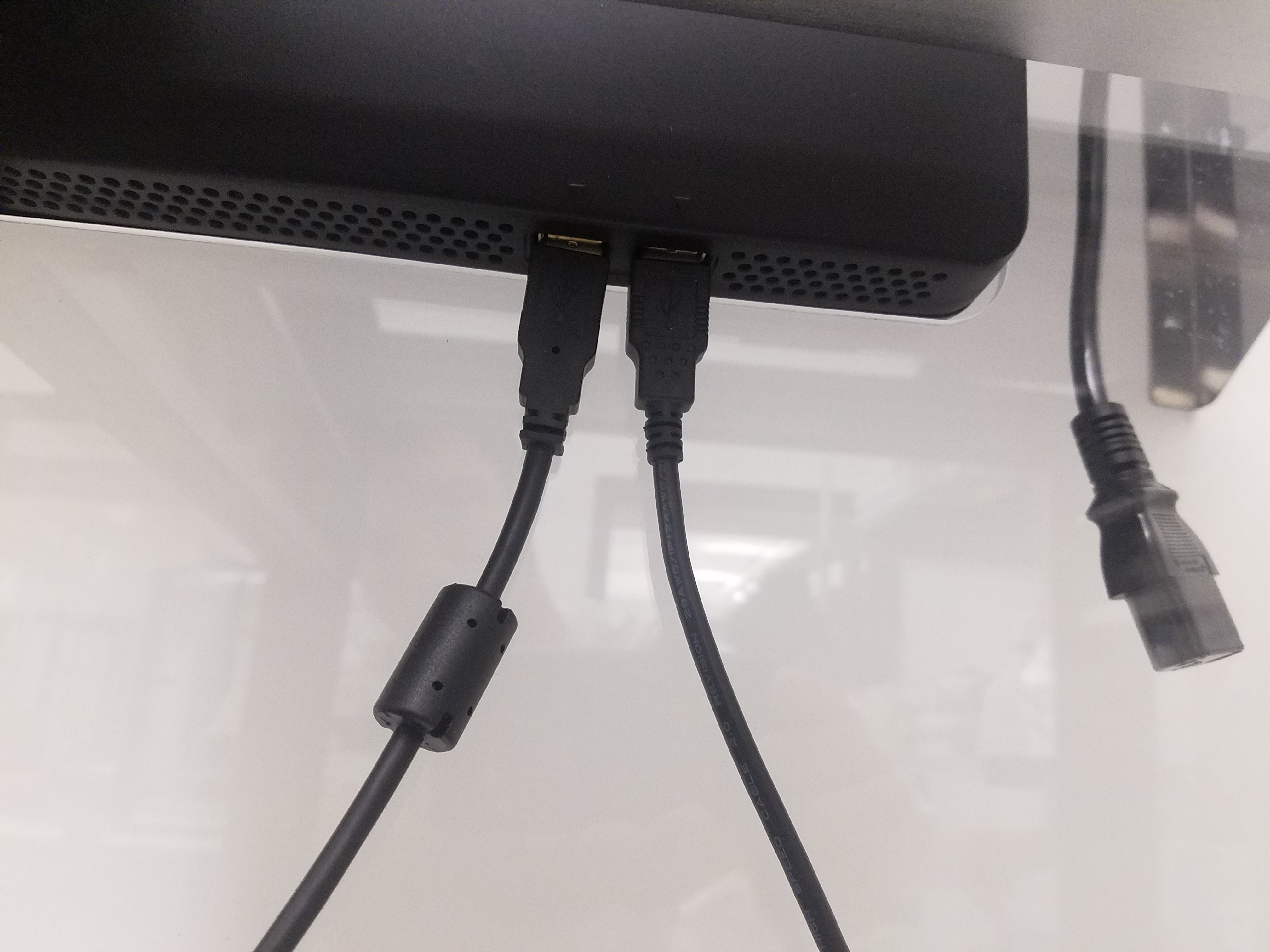

El cable de alimentación se conecta directamente a una fuente de alimentación que se enchufa en la toma de corriente de la pared. El cable de control va a los enchufes USB en la esquina superior izquierda del OT-2

Utiliza los soportes de cables del lado del robot para mantener el cable USB apartado.

mag 02

mag 03

3. Encender y comprobar la conexión

-

Presione el pequeño botón negro para encender el módulo magnético. Deberías oír algunos pequeños ruidos de motor cuando el módulo se enciende.

Ahora tu robot debería ser capaz de ver que tiene módulo conectado. Abre la aplicación OT y conéctate a tu robot a través de USB, Red o WiFi. Luego puedes hacer clic en la pestaña "Pipettes & Modules" debajo del nombre de tu robot. Debería ver las pipetas y módulos conectados a su robot, como en la captura de pantalla.

mag 04
Notas

Escriba en este espacio las notas e incidencias del proceso .
.
.
.
.
